Mi Observatorio







Cámaras



Canon EOS 350  D

Philips Vesta Pro 680 k Reformada para larga exposición



Accesorios







Aquí se aprecian los accesorios que poseo y paso a describir de izquierda a derecha: Anillo adaptador para Canon EOS 350 D, diagonal para oculares 11/4" , Barlow x 2,

 dispositivo para proyección de ocular, corrector de coma 2", anillo adaptador para cámara Canon a focuser 2", en el centro arriba: colimador laser, abajo: filtro lunar.



Oculares





Los oculares son Plossl : 32mm, 25mm, 17mm, 12,5mm, 10mm, 6,3mm, 4mm.



Máscaras de Hartmann

Las máscaras fueron construidas acorde a cada medida de telescopio

254mm, 150mm, 70mm





Generador de Flat Field

Consiste en una caja confeccionada en alto impacto

la cual posee dos acrílicos separados por una distancia de 5cms entre sí

y que están iluminados en forma indirecta por 9 LED's lumínicos blancos

alimentados por una fuente de 3 volt







Telescopios



Newton Sky Watcher 254 / 1200

El telescopio principal es un Sky Watcher  254 / 1200 realmente de excelente calidad.  El mismo es soportado por  una montura ecuatorial alemana la cual es de mi propia construcción, esta montura está motorizada y computarizada a través del maravilloso sistema de Mel Bartels, al cual agradezco por haber tenido la gentileza de haber publicado su trabajo en la web para que cualquier aficionado del mundo pueda beneficiarse con su gran logro.



Como telescopio guía tiene montado un un reflector de la misma marca pero 150 / 750,  este se encuentra anclado al telescopio principal por medio de un sistema similar al Guider Mount de Sky Watcher pero construido por mí.

El software comanda todas las funciones del telescopio desde una de las PC mientras que con la otra controlo tanto la cámara fotográfica como también la de autoguiado mas los programas de cartas estelares.



Telescopio principal Sky  Watcher 254 / 1200


Computadoras que controlan tanto al telescopio
como a las cámaras fotográficas




Montaje de ambos telescopios

Mecánica de motorización

del eje horario

Mecánica de motorización

del eje de declinación

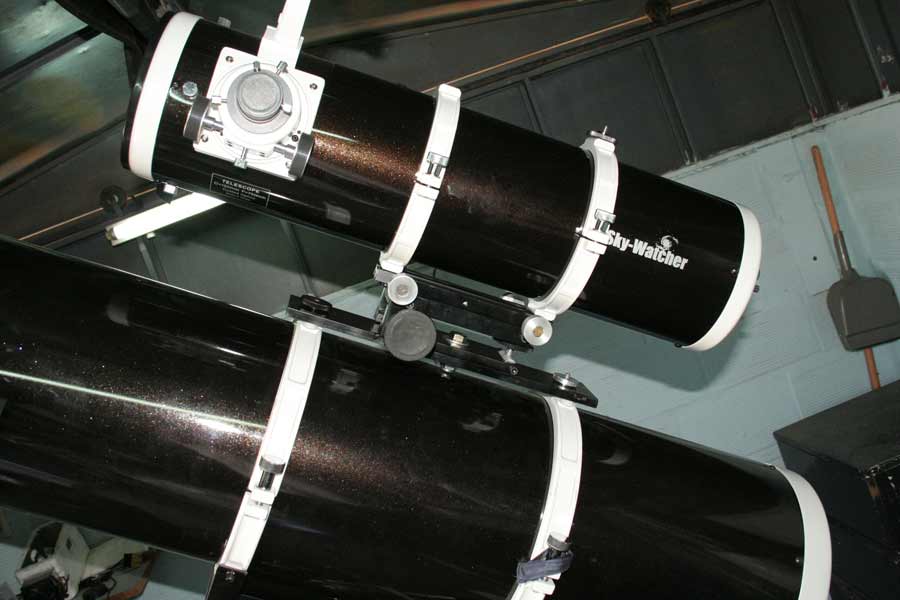

Telescopio Guía



Se trata de un reflector Sky Watcher150/750











El soporte del telescopio guía consiste en un dispositivo

el cual tiene dos movimientos, uno horizontal y el otro vertical,

permitiendo de esta manera la búsqueda mas fácil

de una estrella guía cuando las cámaras no son tan sensibles

y mas en  cielos tan polucionados y contaminados

con la luz parásita generada por la gran ciudad.









Interface de Autoguiado





Dispositivo encargado de controlar el sistema

de autoguiado con capacidad para conectar

ahí mismo la web cam que oficia de cámara

guía (web cam modificada) y una entrada

USB para comandar la Canon mas el disparador

  de la misma







Newton 150/900



Este instrumento es  de mi confección y se trata de un Newton de 150 mm de apertura y 900mm de distancia focal

y también posee un focuser motorizado, también construído por mi, aunque este es de 1 1/4" como se muestra a continuación.











Recientemente adquirida una montura Meade LXD 75 destinada a eventuales salidas al cmpo
 la cual porta un tubo con un espejo de 150 mm
F/D 4 de 600 mm de focal
