Reemplazando el filtro IR de la Canon 350D







Como es por demás sabido, quien quiere fotografiar nebulosas debe apuntar a poder capturar el Ha (Hidrógeno Alfa) que emite en los 656,3nm zona del espectro que las cámaras convencionales no alcanzan a ver . Para esto es necesario reemplazar el filtro IR que viene de origen en estas cámaras con uno mas permisivo .



La siguiente imagen es una muestra del espectro captado por la cámara con el filtro original, en primer lugar, el captado con el filtro de menor recorte, en segundo lugar, y sin ningún tipo de filtro por último.







Las razones para modificar la cámara están a la vista por lo que me dispuse a realizar el trabajo.





Como primera medida es muy importante tener una mesa de trabajo limpia y bien ordenada

y las herramientas que se van a utilizar deben estar al alcance de la mano





Transitando los primeros pasos y quitando los primeros tornillos



 Ya sin la tapa trasera y listo para continuar





Con mucho cuidado de no excederme en la temperatura desueldo

la Jaula de Faraday que cubre los flex del chip





Aquí, ya sin la jaula pueden verse los flex que conectan con el chip CMOS





Con mucho cuidado se levantan las solapas de los conectores para desconectar los flex de los mismos



Sigo retirando Flex, ya removido el frente de la cámara y levantada la parte superior

que es la que me permite retirar otros flexibles que están mas abajo







Ya estoy sobre el chip CMOS y me dispongo a retirarlo.

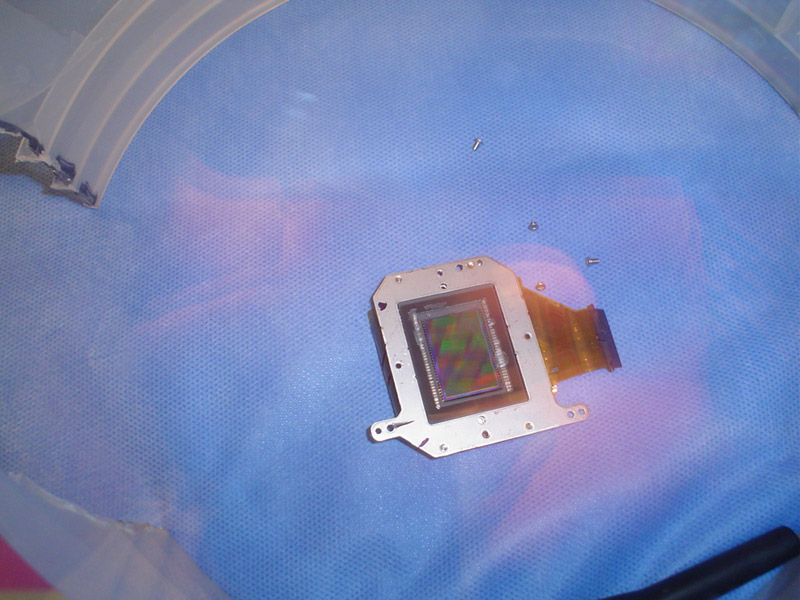

Este es el chip, al cual tengo bajo una campana improvisada con un balde al cual perforé y reemplacé la parte perforada

con un vidrio el cual es el que me permite trabajar desde afuera y poder ver lo que mis manos hacen adentro.





El filtro original ha sido removido con éxito y sin romperse, me dispongo ahora a colocar el reemplazo





Por la falta del pegamento siliconado del color adecuado pinto los bordes del filtro de negro para evitar reflexiones no deseadas



La reforma y el rearmado se completó con todo éxito y de esto adjunto una prueba hecha en la puerta de mi casa para la cual hice dos fotografías, una con el balance de blancos en automático y la otra con un balance de blancos personalizado con lo cual se muestra claramente que la cámara ha quedado totalmente funcional inclusive para fotografía convencional. Un detalle de importancia que no quiero olvidar de mencionar es que el foco automático responde de la misma manera que con el filtro original.







Espero les haya sido útil







Omar Mangini
